Alberto Pedrini
Italy
11450 Posts |
Posted - 03 February 2011 : 09:19:27
|
quote: Originally posted by Marino Di fazio
Bisognerebbe trovare una soluzione che permetta al delta ed al modulo di Alberto di poter stare anche da soli, non so inventarsi un binario di comunicazione tra i moduli che si possa facilmente sostituire quando non sono presenti entrambi i moduli.
Lo spunto viene dalla stazione di Enrico F. Dovremmo a questo punto stabilire una quota di interbinario fissa tra il binario lato pubblico e il binario avanti per questo genere di comunicazione. Per ora si era deciso di arrivare al bordo testata con un 24188 e poi sostituirlo con un tronchino. Il problema č il piano binari che č pių alto del fronte testata. Quindi ci si ferma a una misura fissa dalla testata e poi si scende con la scenografia. Le possibilitā sono due, prato in discesa da mascherare con cespugli quando si uniscono due moduli con due 24188. Oppure un muretto su cui appoggiare un ponticello basso con il binario. Bisogna studiare quale soluzione sia ripetibile facilmente usando scambi e curve. La stessa cosa si puō stabilire anche per un binario posteriore. |
Alberto |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
albertomocchi
Italy
2591 Posts |
Posted - 03 February 2011 : 11:38:48
|
fatta qualche variazione con il terzo binario in comunicazione con il delta e due binari con i tronchini
![](http://www.marklinfan.com/public/albertomocchi/variante5.JPG) ciao Alberto |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Enrico Ferrari
Italy
1538 Posts |
Posted - 03 February 2011 : 12:53:07
|
Visto che qui si parla di terzo binario di collegamento, allego qui il disegno della testata che dovrō realizzare per la stazione. Qui il terzo binario si trova sul lato pubblico posto a 114 mm davanti alla linea esterna. Il binario finirā a 188 mm dal bordo del modulo (chiuso da un respingente amovibile), preparerō un binario da 360 mm con muretto di sostegno per un futuro collegamento. Se volete decidere per un interbinario standard diverso da quello da me ipotizzato, ditemelo presto perché devo terminare i disegni per fare tagliare le testate.
![](http://www.marklinfan.com/public/Enrico%20Ferrari/testatasin.jpg)
ciao
|
Enrico |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Ely Peyrot
Italy
1453 Posts |
Posted - 03 February 2011 : 13:11:22
|
quote: Originally posted by albertomocchi
fatta qualche variazione con il terzo binario in comunicazione con il delta e due binari con i tronchini
![](http://www.marklinfan.com/public/albertomocchi/variante5.JPG)
Alberto, ti suggerisco di allungare di un altro binario la curva 912 che collega il "terzo binario" ai due del deposito locomotive. Se vuoi manovrare una loco un po' lunga, richi di impoegnare la linea di corsa, con catastrofe annessa.
Enrico, penso che non sia possibile decidere un interbinario comune per una terza rotaia. Vai avanti per conto tuo, che vai bene! |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Marino Di fazio
Italy
1393 Posts |
Posted - 03 February 2011 : 13:13:31
|
quote: Originally posted by albertomocchi
fatta qualche variazione con il terzo binario in comunicazione con il delta e due binari con i tronchini
![](http://www.marklinfan.com/public/albertomocchi/variante5.JPG) ciao Alberto
Il collegamento con il delta puō essere fatto solo sul lato sinistro per chi guarda, quindi il tuo piano binario dovrebbe essere invertito lasciando inalterato perō il ritorno in linea. Non credo che serva il collegamento tra le due linee, tieni conto che hanno due alimentazioni diverse e per poter utilizzare quei due scambi dovresti prevedere il blocco delle due linee per fare il cambio di alimentazione. |
Marino |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Marino Di fazio
Italy
1393 Posts |
Posted - 03 February 2011 : 13:16:50
|
Io ed Ely oramai lavoriamo insieme anche telepaticamente, interveniamo nello stesso momento sullo stesso argomento!!!![](icon_smile_big.gif) ![](icon_smile_big.gif) |
Marino |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
albertomocchi
Italy
2591 Posts |
Posted - 03 February 2011 : 15:47:28
|

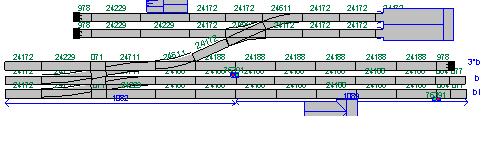

praticamente siete in simbiosi ![](icon_smile_big.gif) ho rifatto il disegno sperando di aver interpretato bene le segnalazioni di Ely e Marino
ora il 3° binario a destra ha il tronchino e a sinistra va a collegarsi al binario del delta, al posto della curva 912 ho aggiunto uno scambio e messo un 24172 prima dello scambio inglese ciao Alberto |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Marino Di fazio
Italy
1393 Posts |
Posted - 03 February 2011 : 17:16:34
|
Alberto forse non mi sono spiegato, rispetto alla foto che hai postato il delta sta a destra, quindi il tronchino lo devi mettere a sinistra. |
Marino |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
albertomocchi
Italy
2591 Posts |
Posted - 03 February 2011 : 18:00:15
|
ok Marino ho fatto un po' di confusione
ciao Alberto |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
albertomocchi
Italy
2591 Posts |
Posted - 03 February 2011 : 22:09:26
|

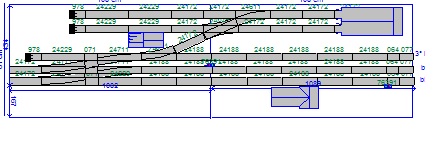

cosi' dovremmo esserci
Alberto
|
