 Posted - 15 October 2015 : 07:30:47
|
Mentre sto ancora aspettando alcune informazione dallo ZFI, provo a fare una prima ipotesi per quanto riguarda le possibilità offerte dalla dimensione dello spazio in sede, di 4800x610mm.

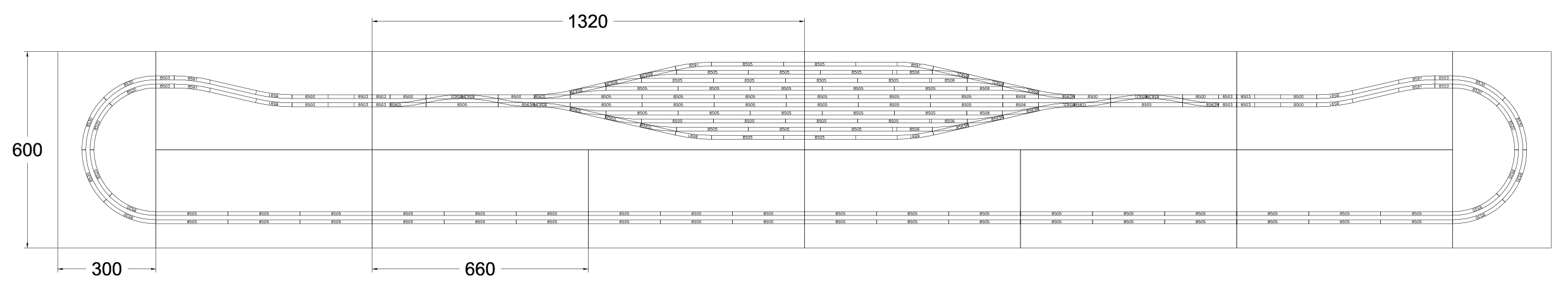

Prendendo come riferimento le dimensioni standard ZFI/ZFE - 660x300 o 1320x300 - ecco una prova di quello che si riesce a fare. La dimensione complessiva è di 4560x600mm.
Mi interessava, soprattutto, verificare la possibilità di realizzare una stazione nascosta, con binari sufficientemente lunghi.
La prima ipotesi è la seguente. I binari di stazionamento vanno da un massimo di 1430 ad un minimo di 780mm lordi, vale a dire che occorre togliere circa 150mm per lo spazio di arresto al segnale ed un po' di margine.
Così facendo, è possibile realizzare una discreta stazione, corredata di deviatoi esterni, in moduli di 1320mm di lunghezza. Non ho pensato a segnali e quindi spazi di arresto in ingresso alla stazione, che porterebbero ad una maggiore dimensione complessiva o a binari di stazionamento più corti.
Ai lati della stazione servono due moduli per traslare l'asse dei binari sull'asse dei moduli, per semplificare la stazione.
Parliamone, è tutto da inventare!
 |
Raf |
 |
|
|
jacopo susini
Italy
611 Posts |
Posted - 15 October 2015 : 09:35:12
|
cheope è tornato...
preso dalla voglia di Z pensavo ad un tavolino ed è uscito un letto singolo.
dovrei riuscire a fare due moduli da 660 con stazione e due binari di raddoppio, due/tre curve ed un modulo da 660, aggiungiamo 1/3 di modulo da 220
vedi progetto di massima nuovo topic Z
jacopo |
|
|
|
jacopo susini
Italy
611 Posts |
Posted - 15 October 2015 : 09:37:15
|
scusate per i dritti vengono un modulo da 220 ed uno da 330
jacopo |
|
|
|
Raffaele Picollo
Italy
1086 Posts |
Posted - 29 November 2015 : 19:52:52
|
| Dopo un po' di pausa (sono stato in ferie nelle ultime 3 settimane!) ed una volta passata la fiera di Genova del prossimo weekend, si partirà con la progettazione del modulare in Z!!! |
Raf |
|
|
|
Alberto Pedrini
Italy
11481 Posts |
Posted - 31 December 2015 : 21:00:51
|
| Raf, confermi un circuito di prova per il 6 Gennaio? |
Alberto |
|
|
|
Raffaele Picollo
Italy
1086 Posts |
Posted - 31 December 2015 : 21:47:51
|
| Certo che si |
Raf |
|
|
|
