Nino Carbone
6875 Posts |
Posted - 04 October 2011 : 19:32:50
|
- La E 94 001 DRG in corsa di prova nei pressi di Mittenwald nel maggio 1940 -
(La E 94 001, prima locomotiva della Serie, fu consegnata da AEG alla DRG il 22 aprile 1940)
- Sullo sfondo il massiccio del Karwendel -
![](https://www.marklinfan.com/public/Staff6/DBE947001Corsaprova.jpg)
- Foto da: Mondo Ferroviario -
- Un'altra E 94, la 194 093 DB con treno passeggeri da Garmisch-Partenkirchen fotografata nello stesso tratto 40 anni dopo, il 24 febbraio 1980 -
![](https://www.marklinfan.com/public/Staff6/DBE948194MittenwaldFrankhs.jpg)
- Foto Konrad Hierl / da: Die Elektrolokomotiven bei DB / K.Hierl-A. Ritz / Ed. Frankhs -
- Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Nino Carbone
6875 Posts |
Posted - 12 November 2011 : 15:10:34
|
- E 94 006 DRG ad Innsbruck nel 1942 con segnale d'ingresso di tipo austriaco -
![](http://www.marklinfan.com/public/Nino%20Carbone/DBE94006Innsbruck1942segnaleingr.austrstratos..jpg)
- Foto da: eisenbahnstiftung.de -
- Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Nino Carbone
6875 Posts |
Posted - 24 November 2011 : 11:14:52
|
- 194.5 -
- Delle ultime 43 E 94 costruite (tra il 1954 e 1956), 24 vennero omologate il 28 dicembre 1970 per raggiungere la velocità di 100 km/h e furono tutte riclassificate 194.5 per differenziarle dalle 194.0 con velocità 90 km/h -
- Le 194 262 - 285 divennero 194 562 - 585 -
- 194 576 DB (ex E 94 276) / Originale del modello Märklin 3022 -
- Rispetto al modello si differenzia dalla "visiera antiriflesso" applicata successivamente -
- La 194 576 fotografata nel 1987, presso il deposito Kornwestheim, anche se era assegnata al deposito di Norimberga 2 -
![](https://www.marklinfan.com/public/Staff6/DBE943E94576drehscheibeforen.de.jpg)
- Foto da: drehscheibe-foren.de -
- 194 576 a Bamberga il 1 giugno 1981 -
- Diverse locomotive della Serie 194.5 del deposito di Norimberga vennero assegnate per servizio si spinta sulla "Spessartrampe" nel ripido tratto da Laufach a Heigenbrücken -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE946800194576Marklin.jpg)
- Foto Bernd Eisenschink / da: Die Elektrolokomotiven bei der Deutsche Bundesbahn / Konrad Hierl-Andreas Ritz / Frankhs Eisenbahnbuch -
- Modello Märklin 3022 / E 94 276 DB -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE941800276AlPe.jpg)
- Foto Alberto Pedrini -
![](https://www.marklinfan.com/public/Staff6/DBE944AlPe.jpg)
- Foto Alberto Pedrini -
- Catalogo Märklin 1964 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE942276800Catalogo1964.jpg)
- L'immagine sulla confezione -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE94518003022.jpg)
- Comparazione misure modello Märklin 3022 con E 94 originale -
![](http://www.marklinfan.com/public/staff2/1E94Marklin.png)
- Da: Italmodel 121 maggio-giugno 1965 / rivarossi-memory.it -
- Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Nino Carbone
6875 Posts |
Posted - 08 January 2012 : 00:01:06
|
- Alcune differenze e varianti sulle E 94 / 194 -

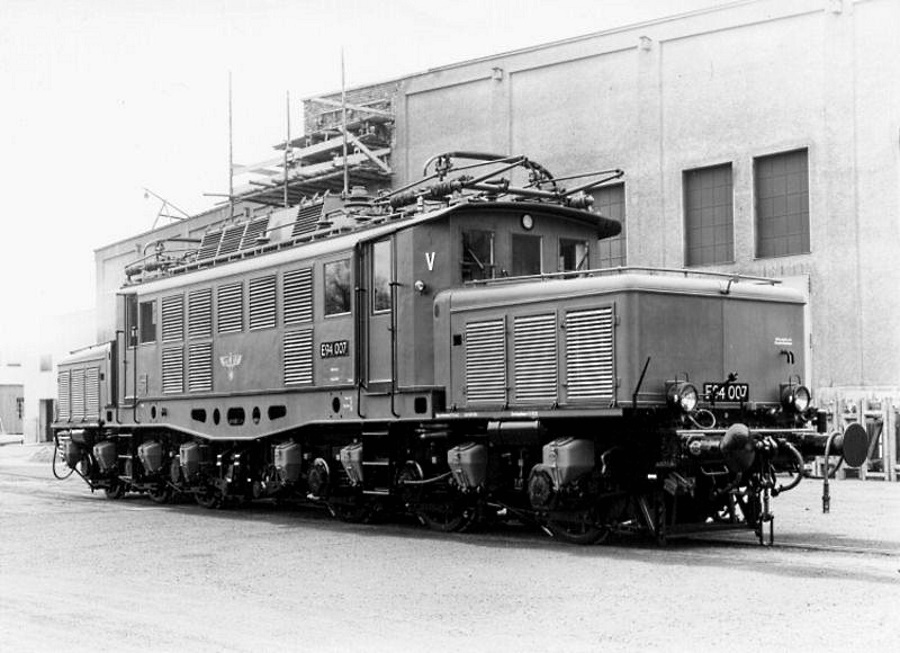

- La versione originaria DRG 001-136 era caratterizzata dall’avancorpo anteriore (1) senza sportelli per la manutenzione - (V / Vorne anteriore)
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9423800DRG007vobamedien.de.jpg)
- Foto da: voba-medien.de -

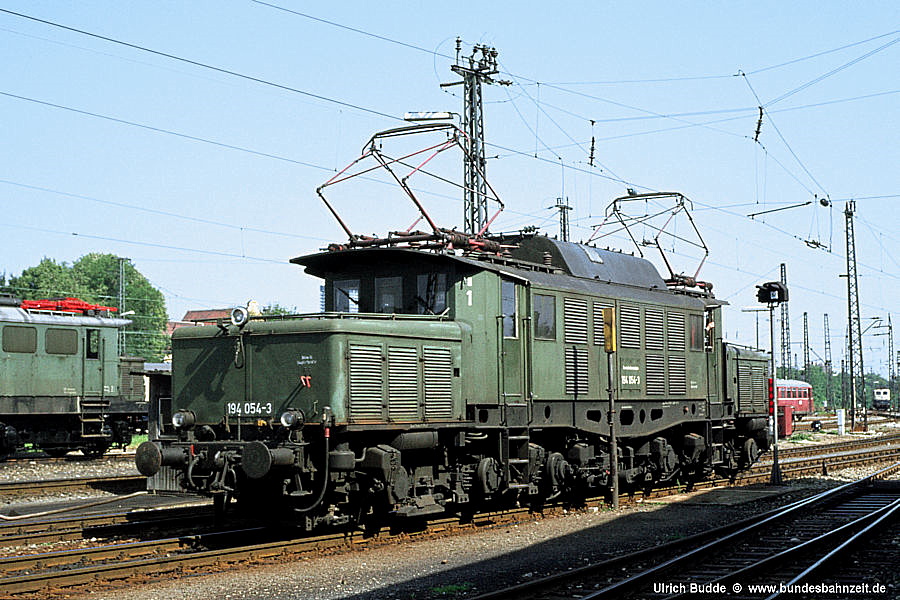

- 194 054 ad Augusta il 16 luglio 1977 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9420800Sportelli1aserie.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- Le E 94 ripristinate e assemblate tra il 1945-1953 (tranne E 94 141 e 142) vennero dotate di 2 sportelli sull’avancorpo anteriore (1) utilizzati per la manutenzione, erano spostati verso destra senza persianine per la ventilazione -

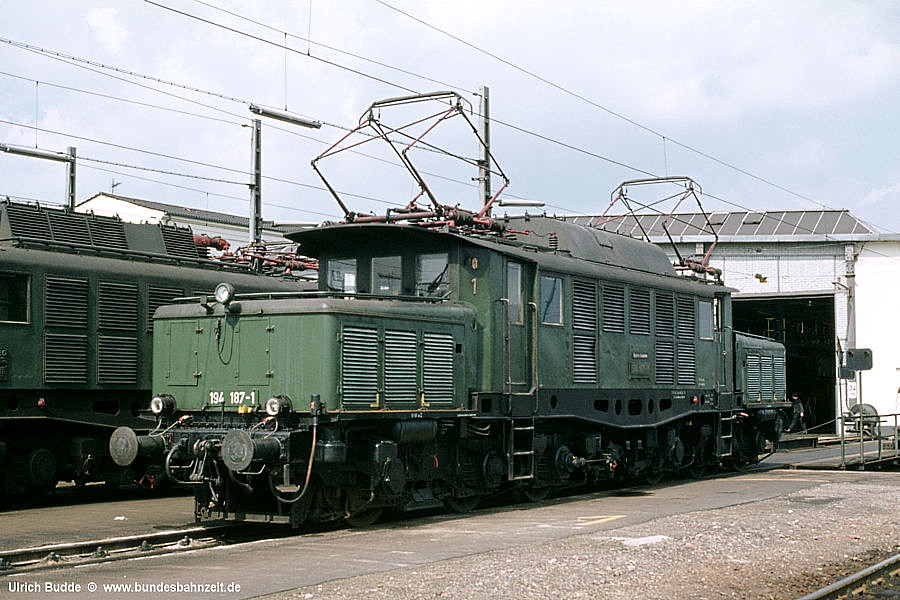

- 194 187 a Mannheim il 13 giugno 1979-
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9421800Sportellicofanoreplica.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- Per testare nuovi componenti, le locomotive costruite tra il 1954 e il 1956 (E 94 141/142 poi 541/542 velocità 100 km/h) vennero dotate di un trasformatore più potente e di un quadro ad alta tensione della BBC -
- A causa del maggiore ingombro delle apparecchiature fu necessario rimuovere la frenatura elettrica, tipica delle E 94, la parte superiore del tetto venne quindi modificata e assunse una forma più bassa e arrotondata -

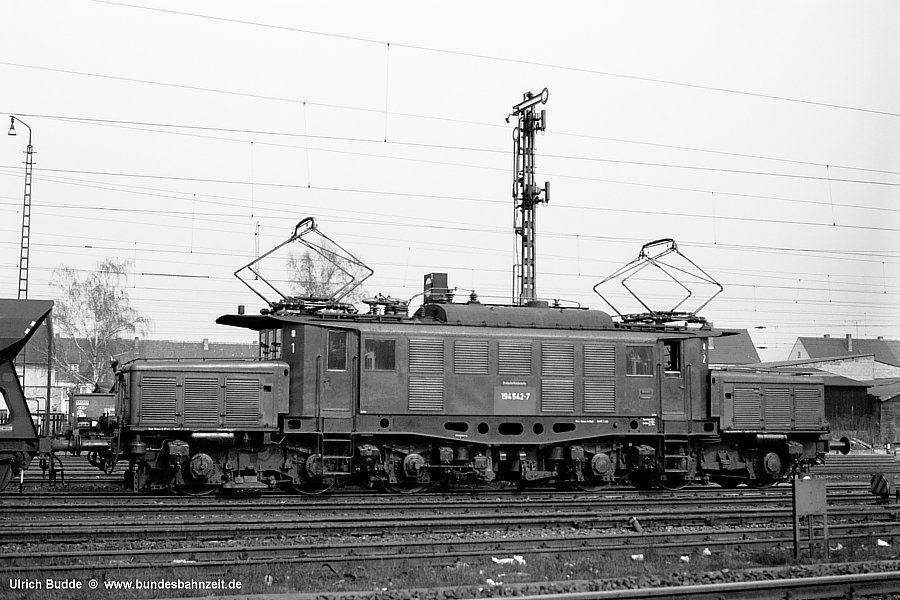

- 194 542 ad Aschaffenburg il 4 febbraio 1971 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9454800142542tettorotondo.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- Sulle E 94 di nuova costruzione, avvenuta tra il 1954 e il 1956, sia AEG che Siemens Schuckertwerke SSW, (tranne E 94 270 e 271 SSW), dotarono di persianine per la ventilazione i 2 sportelli ubicati sull’avancorpo posteriore (2) -

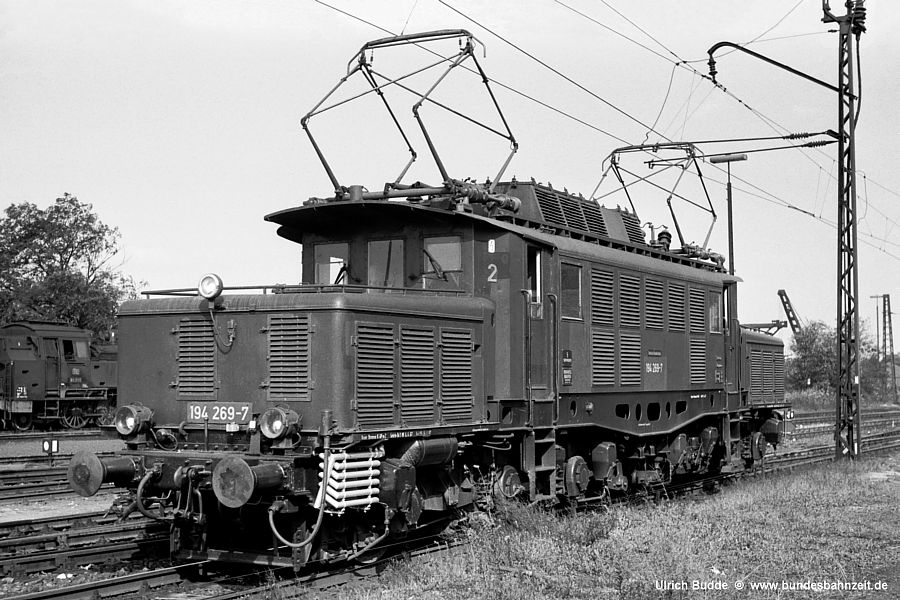

- E 94 269 a Norimberga l'8 gennaio 1969 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9422800alettecorpo2.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

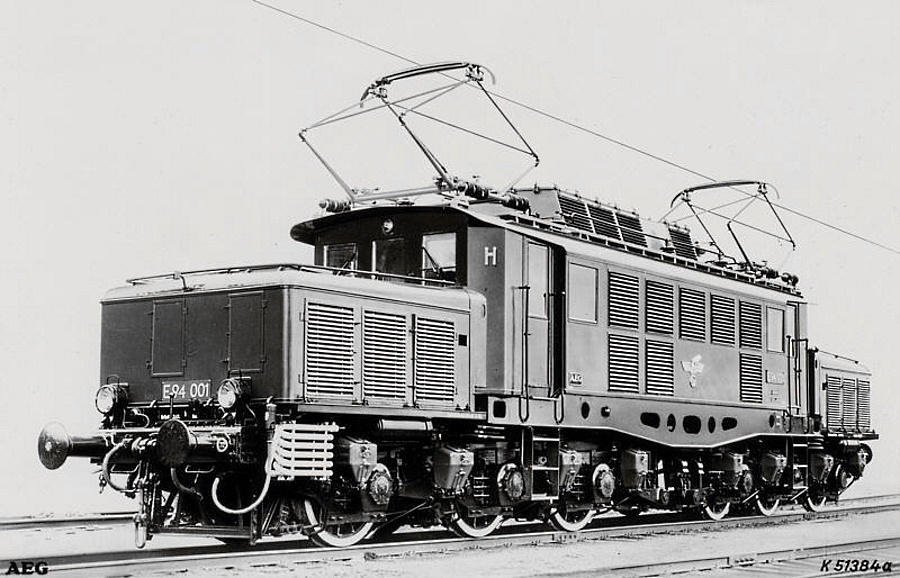

- Gli avancorpi della E 94 001 DRG con sportelli originari chiusi - (H / Hinter posteriore)
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9424800DRG001vobamedien.de.jpg)
- Foto da: voba-medien.de -

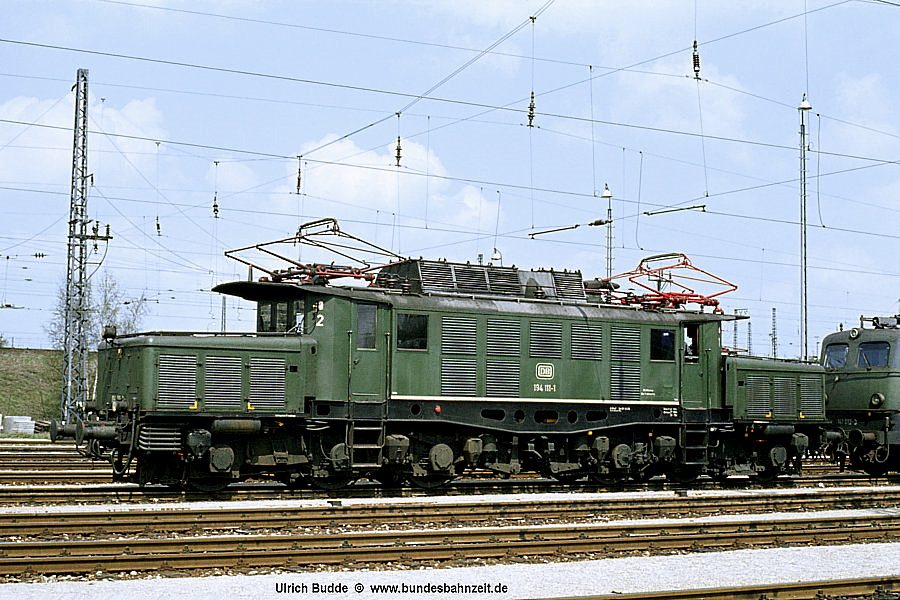

- Il Deposito di Monaco Est, sulle 194 in dotazione applicò una striscia decorativa bianca tra il telaio e la cassa della locomotiva, definita dagli appassionati "Rallye-Streifen” (strisce da rally).
Nella maggior parte dei casi la scritta "Deutsche Bundesbahn" venne sostituita da un logo DB, ma non mancarono le eccezioni -
- 194 111 nel Deposito di Monaco Est il 29 aprile 1980 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9410800Strisciabianca.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- Strisce decorative e logo DB: 086-087-107-111-112-117-126-131-152 -155 (solo a sinistra)-157-158-159-183 -
Strisce decorative e scritta “Deutsche Bundesbahn”: 047-087-118-124-128-151-155 (solo a destra)-158-150 -
- C'erano anche locomotive della classe 194 con strisce decorative che mantenevano la scritta "Deutsche Bundesbahn" -

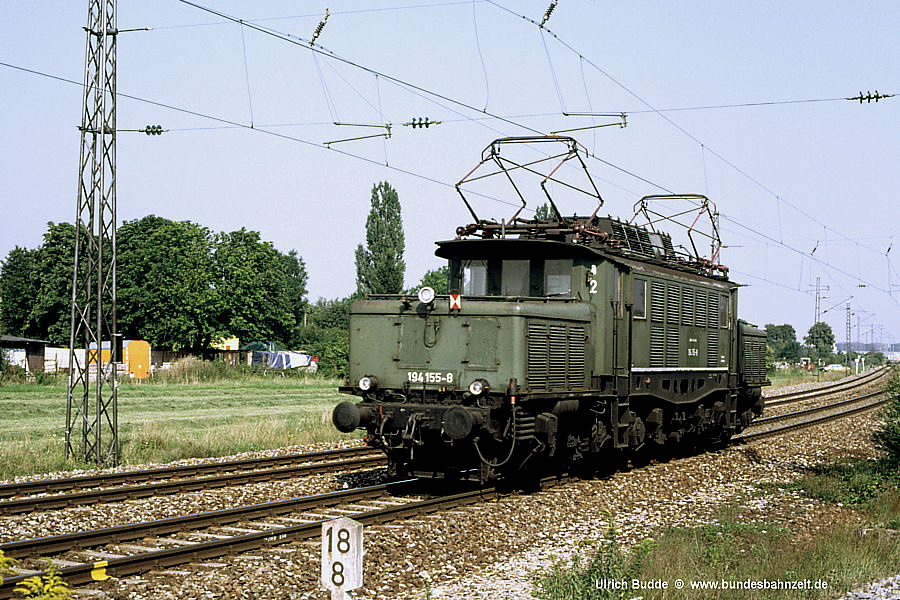

- Particolare era il caso della 194 155, che già nel luglio 1977 aveva il logo DB sul lato sinistro, mentre sul lato destro manteneva la scritta “Deutsche Bundesbahn” -
- 194 155 a Monaco il 30 agosto 1985 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9411800Scrittediverse.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- La posizione del logo e la numerazione variavano in altezza da locomotiva a locomotiva, ma a parte qualche caso, la numerazione rimaneva al di sopra del telaio -

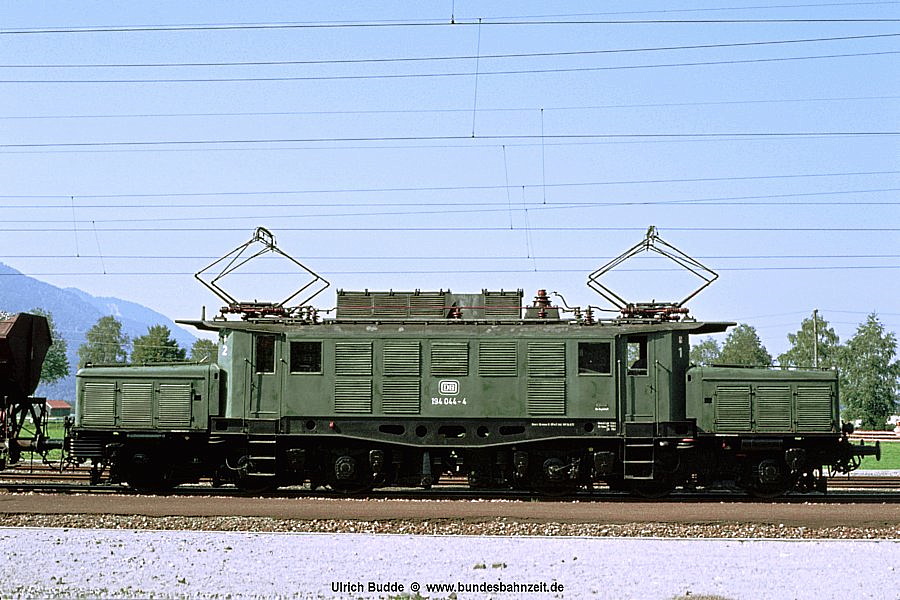

- 194 044 a Eschenlohe (Baviera) il 23 settembre 1976 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9412800LogovariabileUBudde.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

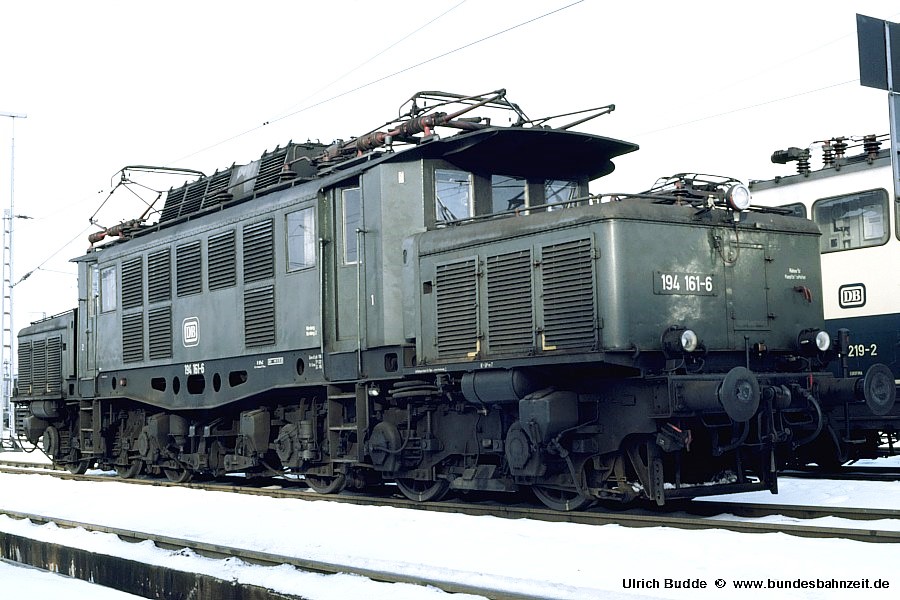

- Sulle poche locomotive che furono ridipinte dalla metà degli anni '70 (soprattutto dopo la riparazione di gravi danni causati da incidenti), il logo DB - di dimensioni lievemente più grandi - venne spostato un po’ più in basso e il numero della locomotiva fu collocato sul telaio -
- 194 161 presso il Deposito di Monaco il 28 gennaio 1987 -
Clic foto
![](http://www.marklinfan.com/public/staff3/DBE943800bundesbahnzeit.de.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

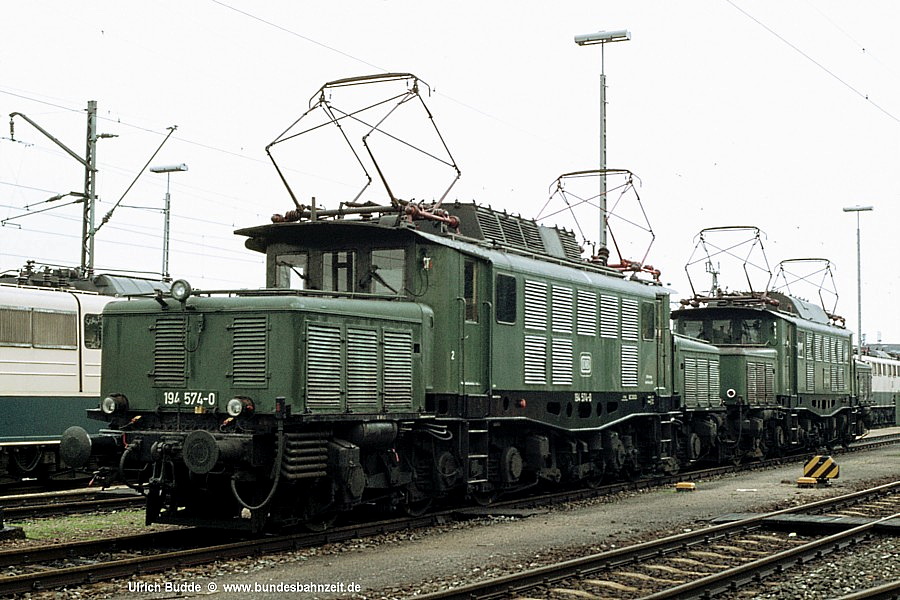

- La 194 574 fu l'unica locomotiva ad avere finestrini con telaio in gomma su entrambi i lati, compreso il lato del corridoio -
- 194 574 nel Deposito di Norimberga il 17 luglio 1982 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9413800FinestregommaUBudde.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

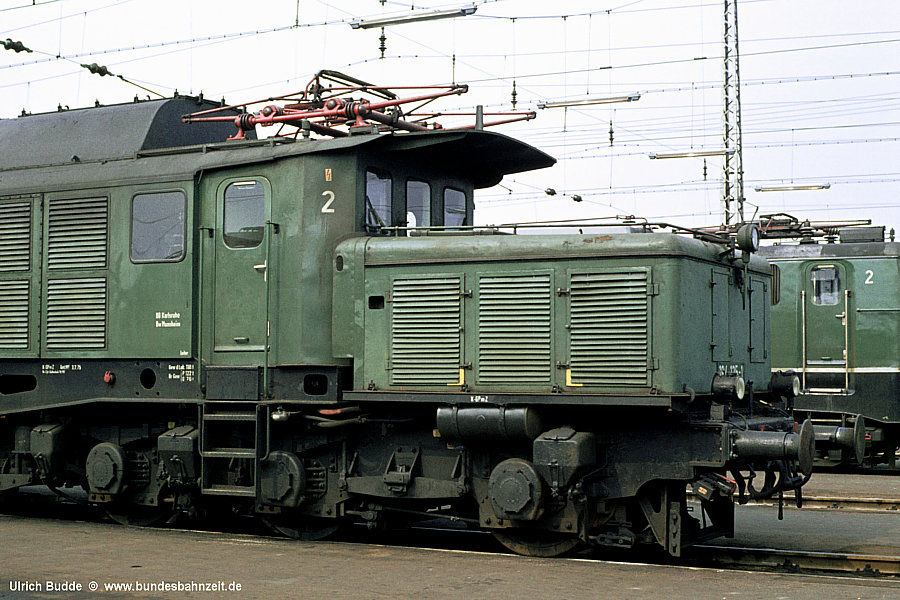

- In fase di riparazione a seguito incidente, alla 194 125 vennero applicate - solo sul lato 2 - nuove porte e finestrini laterali, uguali a quelle della 150 posizionata accanto -
- 194 125 nel Deposito Mannheim il 3 settembre 1977 -
Clic foto
![](http://www.marklinfan.com/public/staff3/DBE941800.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

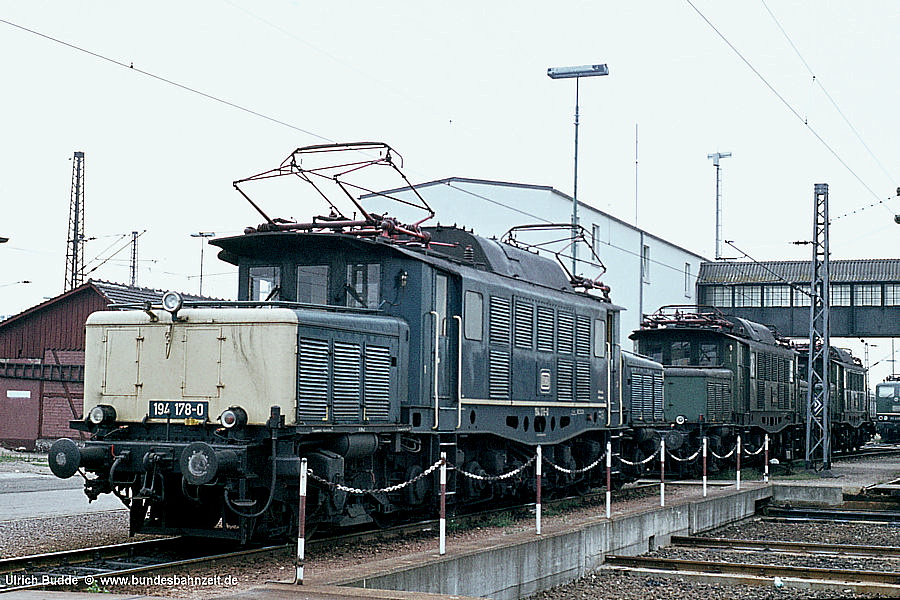

- La 194 178 fu l'unica locomotiva della sua serie ad essere dotata di una livrea blu oceano-beige -
- La colorazione beige sulla parte anteriore dell’avancorpo tendeva a sporcarsi e per questo non ebbe seguito -
- 194 178 nel Deposito di Mannheim il 3 settembre 1977 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9414800Bluoceanobeige.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

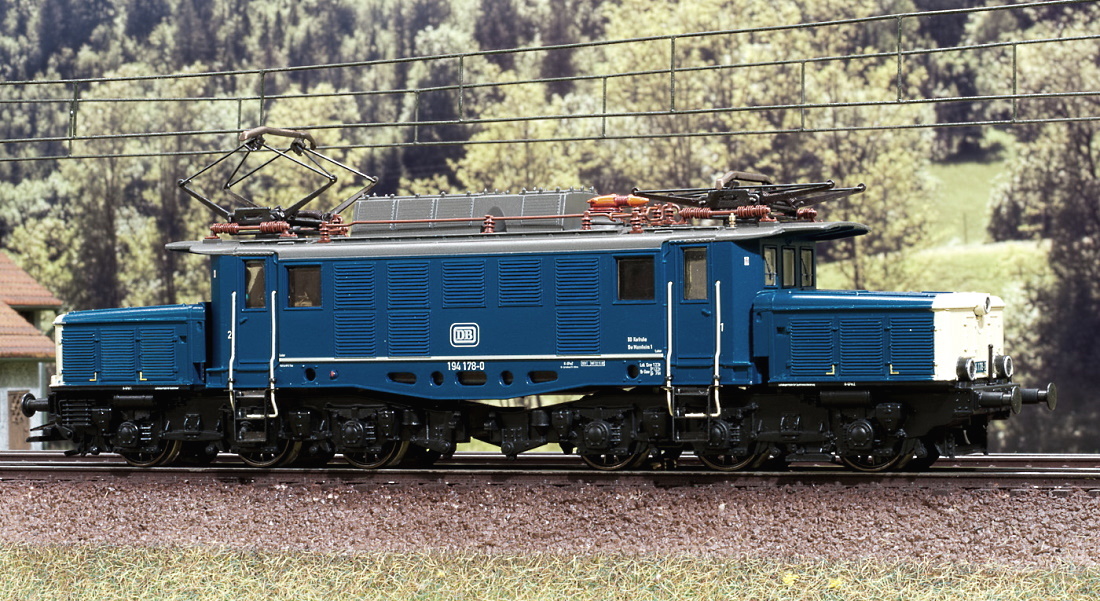

- Modello Märklin 3422 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9461800Blubeige3422AlPe.jpg)
- Foto Alberto Pedrini -

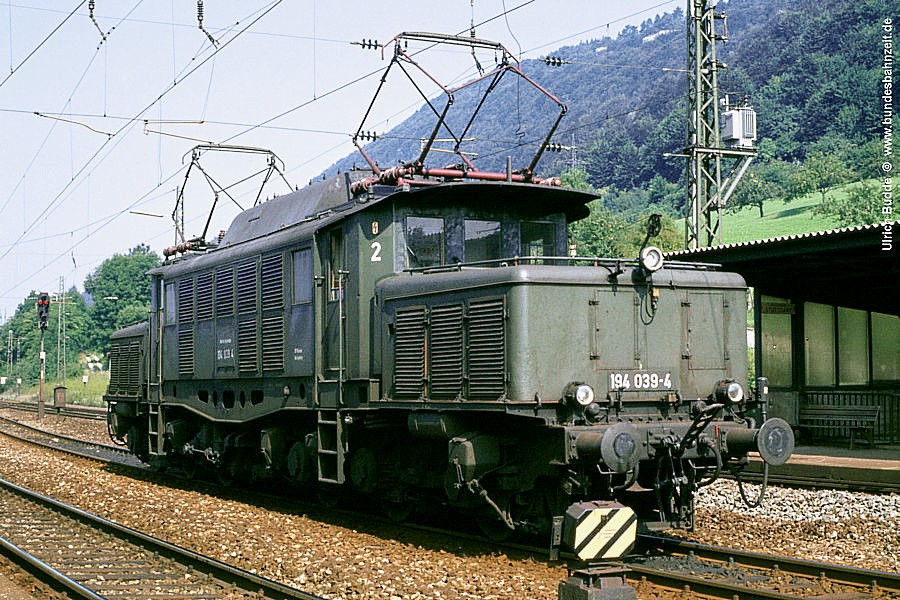

- La 194 038 e la 194 039 utilizzate nel servizio di spinta sulla “Geislinger Steige” (Rampa di Geislinger) tra Ulm e Stoccarda, montavano su un lato una speciale staffa di aggancio che tramite un cavo poteva essere sganciata dalla cabina durante la corsa -
- 194 039 a Geislingen Ovest il 9 gennaio 1979 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9418800Gancioanteriorespinta.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- Particolare -
(Per effettuare questa manovra sono visibili il cavo e la puleggia sopra il terzo fanale)
![](https://www.marklinfan.com/public/Staff6/DBE9419600Gancioanteriorespinta.jpg)
- Un certo numero di 194 disponevano di un solo sportello di manutenzione nell’avancorpo anteriore (1) -
- In questo caso, la numerazione venne spostata a destra, centralmente o in basso -
- 194 con 1 solo sportello di manutenzione nell'avancorpo anteriore: - 013-023-039-041-045-049-051-060-071-084-086-087-091-109-112-121-132-151-158-161-195 -

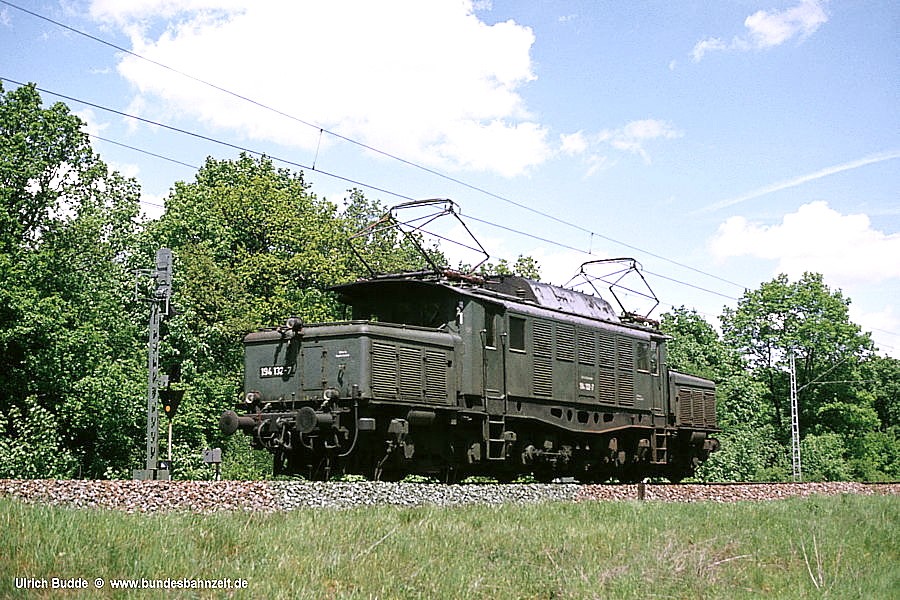

- 194 132 a Monaco il 25 maggio 1979 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9450800solo1cofanoanteriore.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

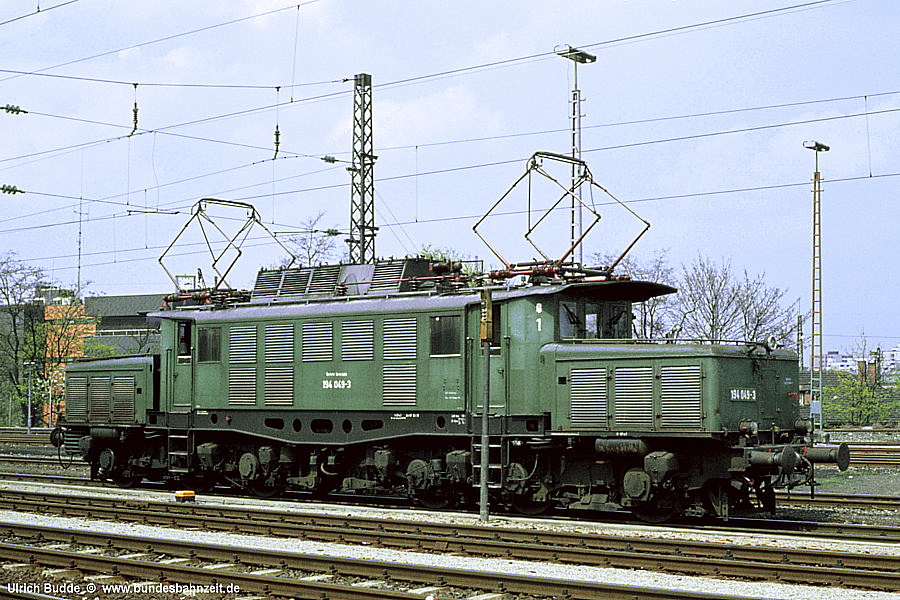

- 194 049 a Norimberga il 1 maggio 1980 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9449800Solo1sportello049Norimb1.5.80.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

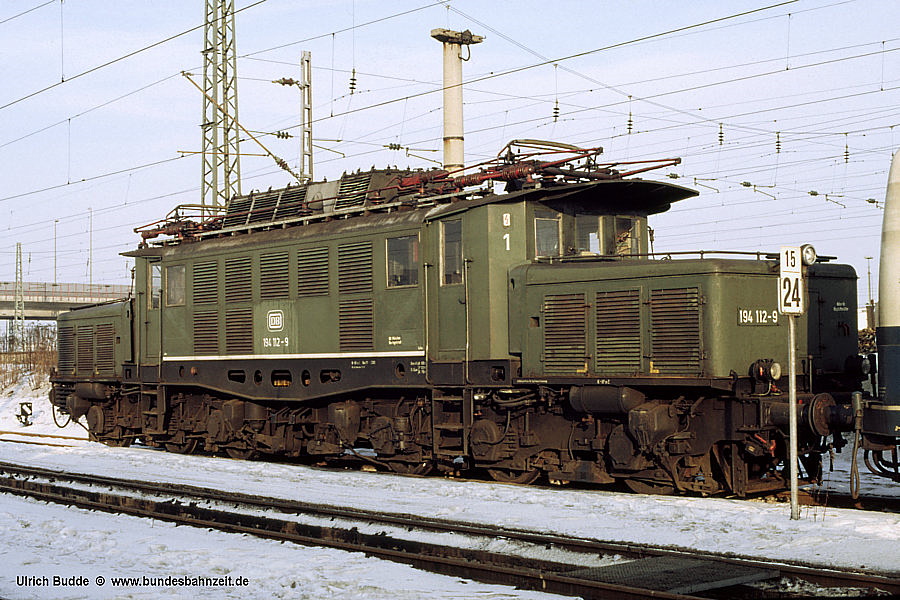

- E 94 112 nel Deposito di Monaco il 28 gennaio 1987 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9456800112RigaMonacoBw28.1.87.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -
- E 94 051 -
![](https://www.marklinfan.com/public/Staff6/DBE9455Numbassahobbyeisenbahnfotografie.de.jpg)
- Foto Peter M.Rappold Boll / da: hobbyeisenbahnfotografie.de -
- Modelli Märklin con numerazione laterale -

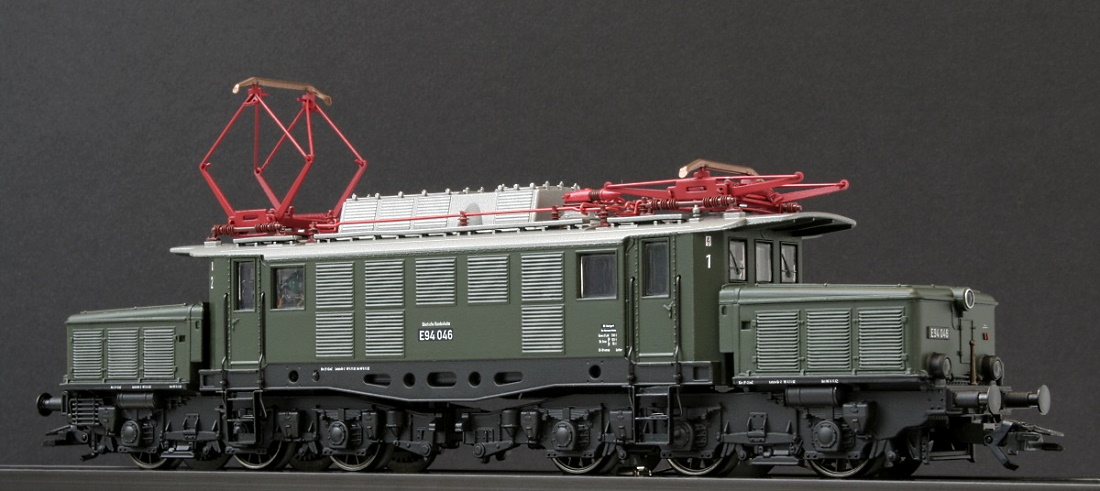

- 29094-1 / E 94 046 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9457800M290941.jpg)
- Foto da: osterthun.com -

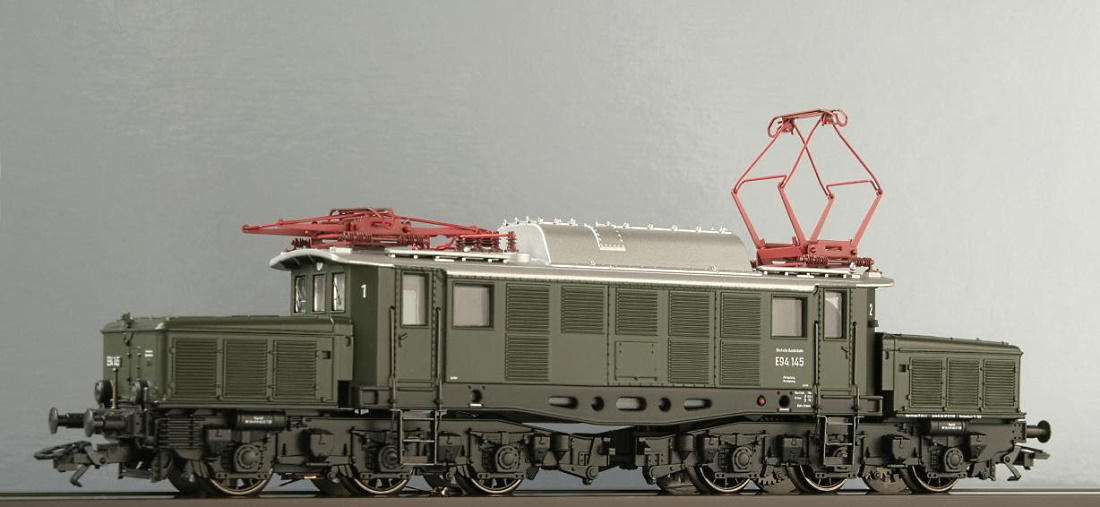

- 37225-1 / E 94 145 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9460M372251.jpg)
- Foto da: osterthun.com -

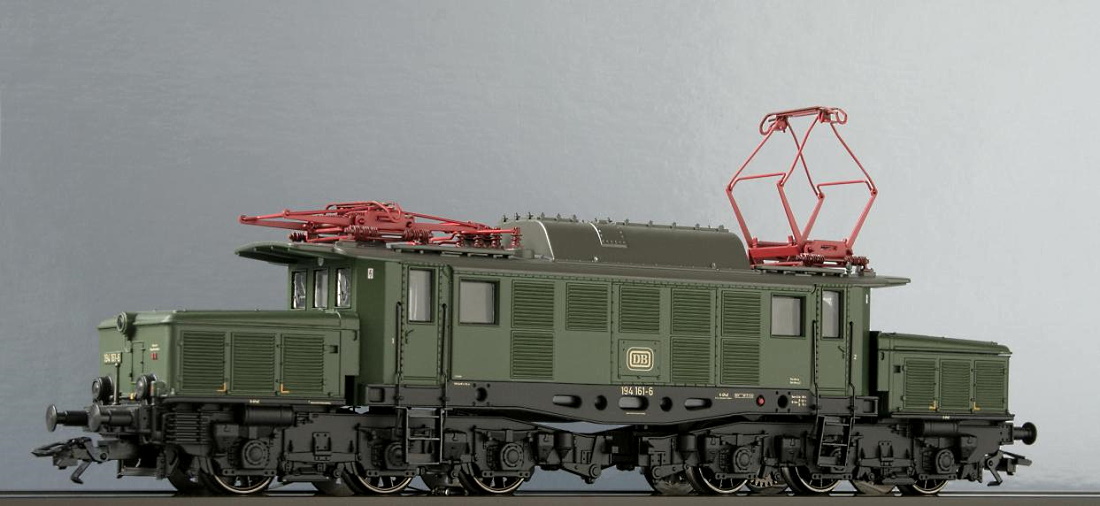

- 37225-2 / 194 161 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9458800M372252new.jpg)
- Foto da: osterthun.com -
- 39227 / E 94 062 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9459800M39227.jpg)
- Foto da: osterthun.com -
- Fonte Ulrich Budde / bundesbahnzeit.de -
- Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Alberto Pedrini
Italy
11447 Posts |
|
Nino Carbone
6875 Posts |
Posted - 03 May 2014 : 19:11:27
|
- Sabbiere -
- Originariamente la E 94 DRG aveva 8 sabbiere su ciascun lato -
![](https://www.marklinfan.com/public/Staff6/DBE9462800SabbiereDRG001.jpg)
- Foto da: voba-medien.de -

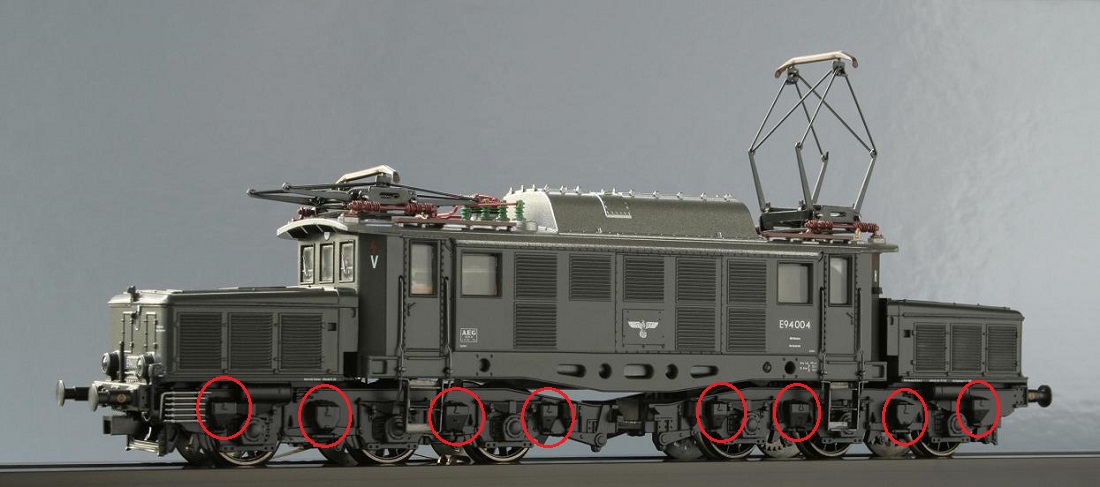

- Modello Märklin 39221 - Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE94638008sabb39221.jpg)
- Foto da: osterthun.com -
- E 94 DB -
- Nel dicembre 1957 in una prima fase di semplificazione vennero rimosse 2 sabbiere (rimanenti 6 per lato) - - 194 111 nel Deposito di Monaco Est il 29 aprile 1980 -
![](https://www.marklinfan.com/public/Staff6/DBE9464800Strisciabianca.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

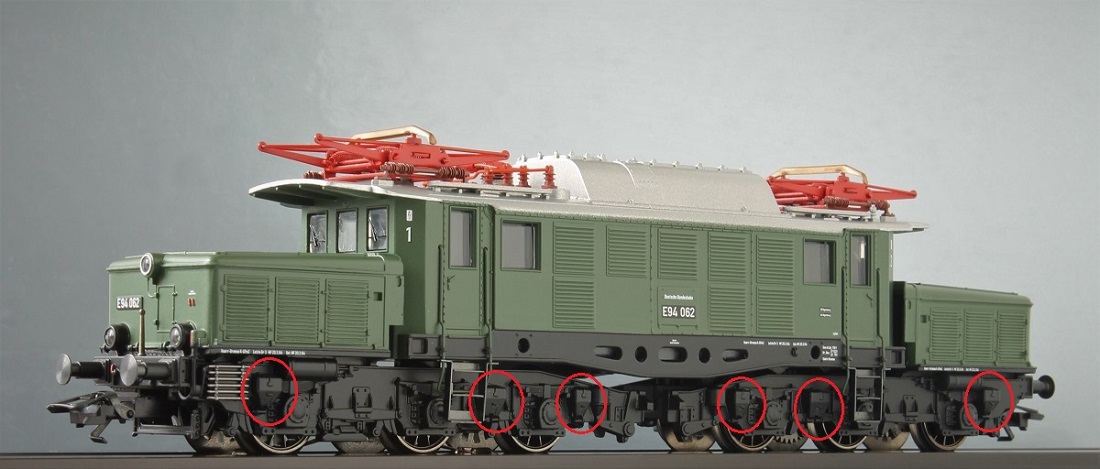

- Modello Märklin 39227 - Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE94658006sabb39227.jpg)
- Foto da: osterthun.com -
- Dal marzo 1982 furono eliminate altre 2 sabbiere (rimanenti 4 per lato) - - E 94 112 nel Deposito di Monaco il 28 gennaio 1987 -
![](https://www.marklinfan.com/public/Staff6/DBE9466800112RigaMonaco.jpg)
- Foto Ulrich Budde / da: bundesbahnzeit.de -

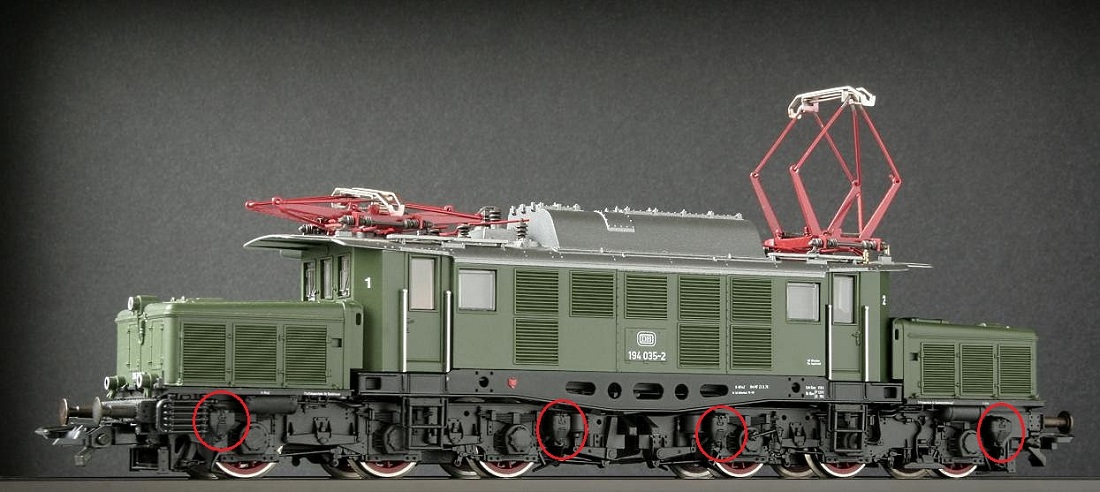

- Modello Roco 04168A - Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE94678004sabbRoco04168A.jpg)
- Foto da: osterthun.com -
- Fonte Ulrich Budde / da: bundesbahnzeit.de - - Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Nino Carbone
6875 Posts |
Posted - 18 October 2015 : 16:58:38
|

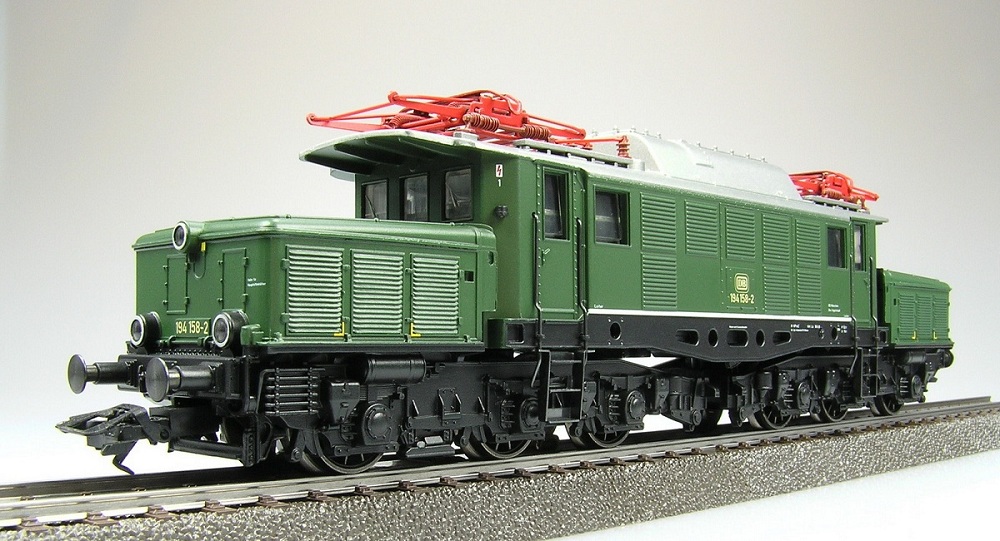

- 194 158 / Modello Märklin 39223 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE941780039223osterthun.com.jpg)
- Foto Robert Seiss / da: osterthun.com -

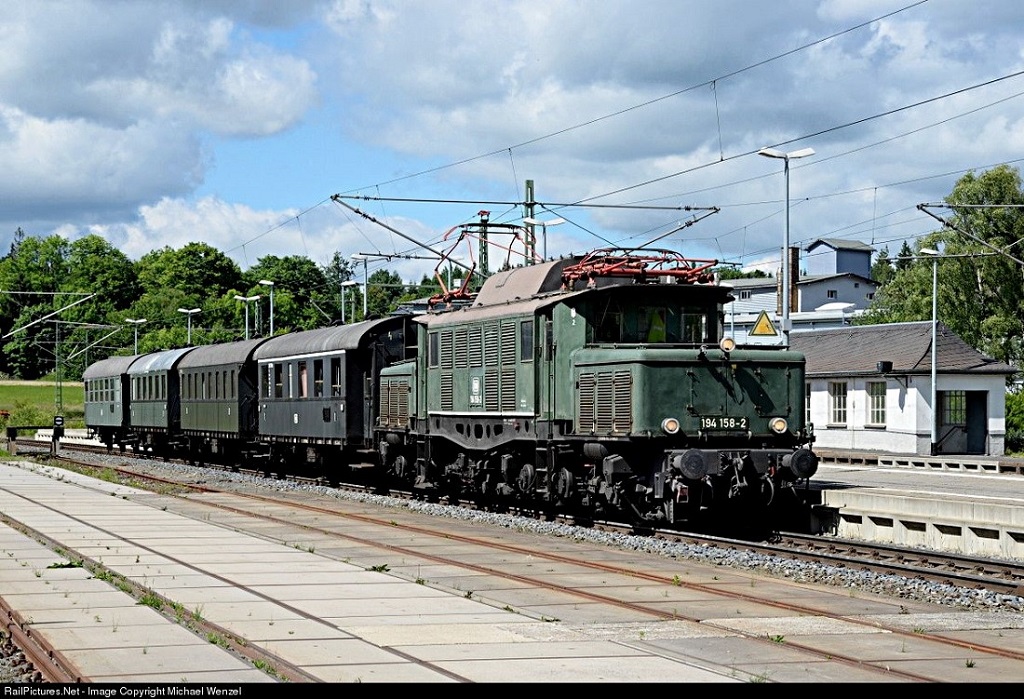

- L'originale -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE9415800158originale.jpg)
- Foto da: Michael Wenzel / da: railpictures.net -
- A Coblenza -
![](https://www.marklinfan.com/public/Staff6/DBE9416CoblenzaFrankBrendlerbahnbilder.de.jpg)
- Foto Frank Brendler / da: bahnbilder.de -

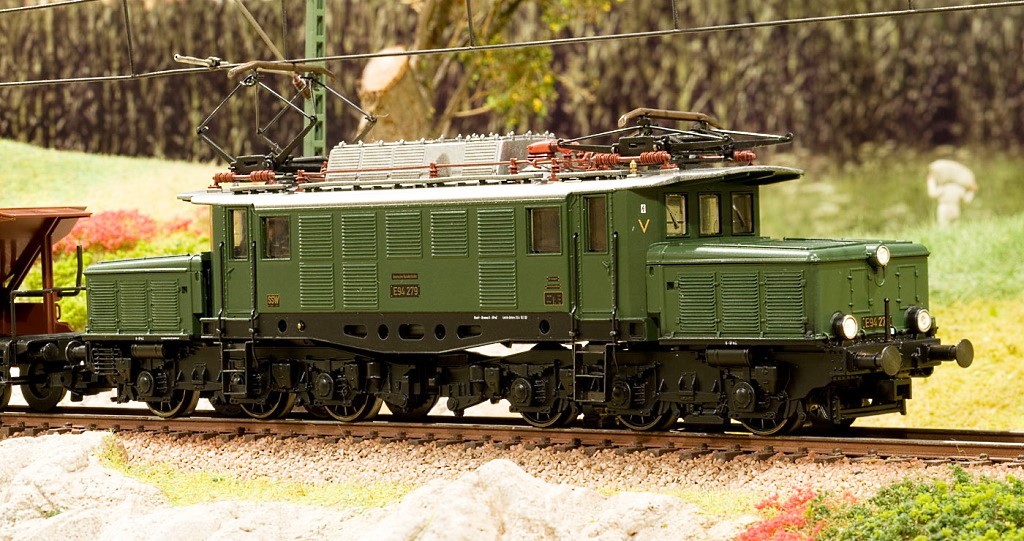

- E 94 279 / Il modello Märklin 3722 -
Clic foto
![](https://www.marklinfan.com/public/Staff6/DBE94528003722Marklin.jpg)
- Foto Alberto Pedrini -
- L’originale -
![](https://www.marklinfan.com/public/Staff6/DBE9453Originale3722deutscheskrokodil.de.jpg)
- Foto da: deutsches-krokodil.de -
- Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Nino Carbone
6875 Posts |
Posted - 09 November 2015 : 23:13:49
|
- La museale E 94 056 D/DR -
![](https://www.marklinfan.com/public/Staff6/DBE949DDRlehrte.lokfoto.de.jpg)
- Foto Andreas Schmidt / da: lokfoto.de -
- Nino -
|
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Alberto Pedrini
Italy
11447 Posts |
Posted - 29 January 2016 : 22:44:34
|
Ultima della serie questa classica da Marklinisti ha il solido motore a cinque poli e cascata di ingranaggi in metallo. La cassa è leggermente invecchiata e monta un decoder sonoro mfx+. Incluse nella confezione, oltre al libretto loco, anche le istruzioni in italiano su come pilotare la loco in mfx+. Tanti anni invece non sono bastati per nascondere i fili e il solito condensatore arancione in cabina. Non ho fatto foto dall'altro lato per non evidenziare, comunque basta aprire e verniciare di nero il tutto per rimediare. Dal 1999 non veniva prodotta questa versione DDR, bella con i carrelli rossi. Le prestazioni della macchina sono le solite di questo modello, perfette ![](icon_smile_cool.gif)
![](http://www.marklinfan.it/images4/dr254-37220-03.jpg)
|
Alberto |
![Go to Top of Page Go to Top of Page](icon_go_up.gif) |
|
Stefano Spina
Italy
897 Posts |
Posted - 30 January 2016 : 09:19:08
|
Certo che è incredibile, in tempi di cabine di guida dettagliate con persino le luci della strumentazione (ESU docet) avere un loco così importante, soprattutto per i tedeschi, con ancora la motorizzazione o parte di essa visibile dai finestrini è sconcertante.
